Przekaźnik priorytetowy do współpracy z przekładnikiem PR-614

Dostępność: Wysyłka w ciągu 1 dnia roboczego

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,80 zł

Numer katalogowy: PR-614

Kod EAN: 5908312595922

Cena brutto: 123,25 zł / szt.

Cena netto: 100,20 zł

Najniższa cena z 30 dni to 123,25 zł

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Specyfikacja PDF

Opis produktu
Linki (1)
Recenzje produktu (0)

Montaż na szynie 35 mm.
Do współpracy z przekładnikiem prądowym.

Przekaźnik priorytetowy PR-614 jest przystosowany do współpracy z przekładnikiem prądowym, którego prąd uzwojenia wtórnego nie przekracza 5 A.
Przekaźniki priorytetowe stosujemy między innymi w przypadku ,gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy. Mogą one pracować niezależnie. Ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.

Działanie
Potencjometrem nastawiana jest wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy. Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odb. priorytetowy przekaźnik uniemożliwi załączenie odb. niepriorytetowego.

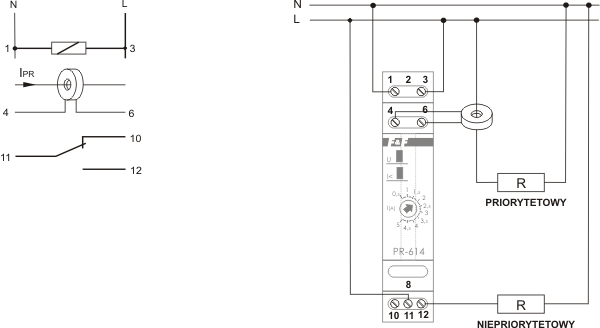

Przekaźnik priorytetowy PR-614 jest przystosowany do współpracy z przekładnikiem, którego prąd uzwojenia wtórnego nie przekracza 5 A. Obwód pierwotny przekładnika włączony jest w obwód zasilający odbiornika priorytetowego, a wtórny do zacisków pomiarowych przekaźnika. Wartość rzeczywista nastawy prądu, przy którym zadziała przekaźnik jest iloczynem liczby ustawionej pokrętłem na skali i zastosowanego przekładni przekładnika prądowego.

Przykład
Dla odbiornika priorytetowego o maksymalnym obciążeniu 140 A stosujemy przekładnik prądowy o parametrach 150/5 A. Przekładnia wynosi 30. Przy nastawie wartości na skali równej 2 A przekaźnik zadziała przy rzeczywistej wartości prądu równej 60 A (2 A×30=60 A).

Uwaga!
Prąd wejścia pomiarowego (zaciski 4-6) nie może przekroczyć 5 A.

Typ	do współpracy z przekładnikiem *
Napięcie zasilania	230 V AC
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Maksymalny prąd odbiorników niepriorytetowych	16 A lub większy z zastosowaniem stycznika
Prąd przełączenia	0,5÷5 A
Opóźnienie przełączenia	0,1 s
Opóźnienie powrotu	0,1 s
Histereza powrotu zasilania	10%
Maksymalny prąd wejścia pomiarowego 4-6	5 A
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,4 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20

* Przewód zasilający przewlekany przez otwór przekładnika prądowego, którego zaciski wtórne podłączone są do przekaźnika priorytetowego.

alt

alt

alt
