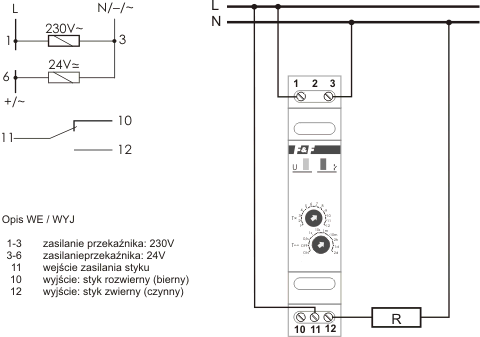

Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10. Po podaniu napięcia zasilającego styk zostaje przełączony w pozycję 11-12 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu styk powraca do pozycji 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Zakresy czasowe
0,1s: | 0,1÷1,2 s |
1s: | 1÷12 s |
10s: | 10÷120 s |
1m: | 1÷12 min. |
10m: | 10÷120 min. |
2h: | 2÷24 godz. |
1d: | 1÷12 dni (24÷288 godz.) |
2d: | 2÷24 dni (48÷576 godz.) |
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.
Napięcie zasilania | 230 V AC / 24 V AC/DC |
Tryb pracy | opóźnione wyłączenie |
Element wykonawczy | przekaźnik |
Maksymalny prąd obciążenia | 10 A |
Konfiguracja styków | 1 × NO/NC |
Separacja styku | TAK |
Opóźnienie zadziałania | 50 ms |
Sygnalizacja stanu styku | LED czerwona |
Czas działania - regulowany | 0,1 s ÷ 576 godz. |
Sygnalizacja zasilania | LED zielona |
Przyłącze | zaciski śrubowe 2,5 mm² |
Moment dokręcający | 0,4 Nm |
Pobór mocy | 0,8 W |
Temperatura pracy | -25 ÷ 50 °C |
Wymiary | 1 moduł (18 mm) |
Montaż | na szynie 35 mm |
Stopień ochrony | IP20 |
