Ogranicznik poboru mocy z regulowanym czasem zadziałania i powrotu.
Do współpracy z przekładnikiem prądowym.

Ogranicznik poboru mocy OM-611 odłączy zasilanie obwodu instalacji jednofazowej w przypadku przekroczenia ustalonej wartości mocy pobieranej przez odbiorniki w obwodzie pomiarowym przekaźnika.

Działanie

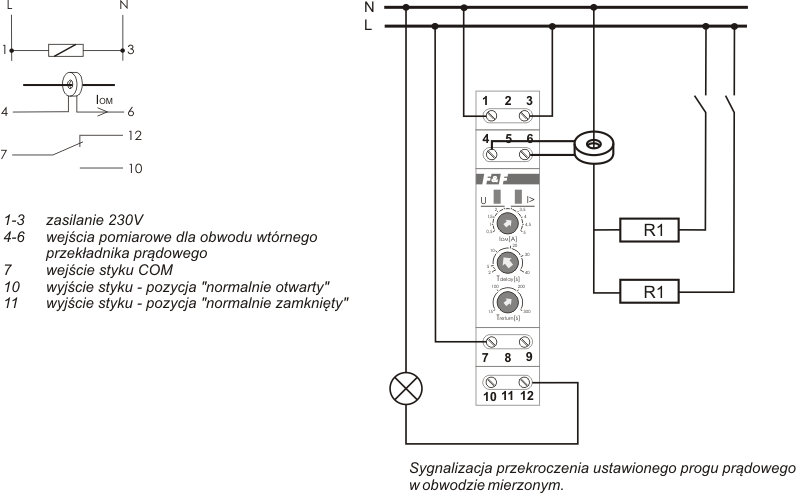

Ogranicznik przystosowany jest do współpracy z przekładnikiem prądowym, którego obwód pierwotny podłączony jest do obwódu mierzonego, a wyjście do zacisków pomiarowych OM, co pozwala na kontrolowanie obwodów o dowolnej obciążalności i ustawienie rzeczywistego progu zadziałania przekaźnika wyższe niż 5 A (IOM). Zakres mierzonego prądu będzie zależny od przekładni przekładnika np. od 5 A do 50 A przy przekładni 10:1 dla przekładnika 50/5 A.

Prąd wejścia pomiarowego 4-6 nie może przekraczać 5 A.

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej (U). Gdy prąd w obwodzie mierzonym jest niższy od ustawionego progu przełączenia IOM styk zostanie zamknięty (pozycja 7-10). Przekroczenie ustawionego progu w obwodzie mierzonym sygnalizowane jest pulsacyjnym świeceniem LED czerwonej I>. Po nastawionym czasie Tdelay styk zostanie otwarty (pozycja 7-12). Styk zostanie zamknięty automatycznie po nastawionym czasie Treturn. Jeżeli wartość prądu w obwodzie mierzonym nadal będzie większa od ustawionego progu, to nastąpi ponowne otwarcie styku.






Napięcie zasilania 230 V AC
Maksymalny prąd obciążenia AC-1 8 A
Element wykonawczy przekaźnik
Konfiguracja styków 1 × NO/NC
Separacja styku TAK
Próg zadziałania - regulowany 0,5÷5 A
Opóźnienie zadziałania - regulowane 2÷40 s
Czas powrotu zasilania - regulowany 15÷300 s
Histereza powrotu zasilania 2%
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,8 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
